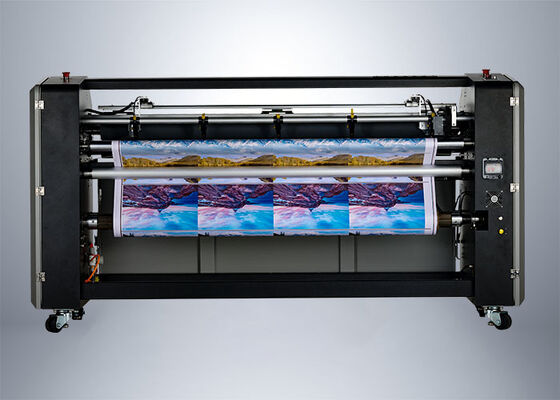

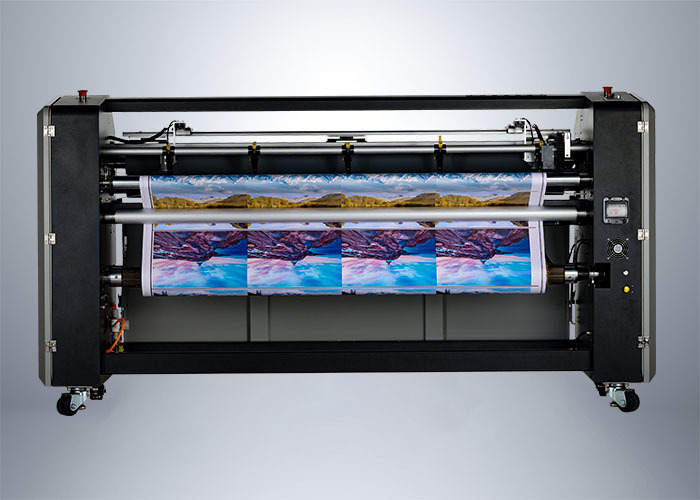

เครื่องตัด XY ปรับความลึกได้ พร้อมระบบล็อคนิรภัย เครื่องตัดอัตโนมัติ

ในโลกของการตัดอัตโนมัติ ความสมบูรณ์ของผลิตภัณฑ์สำเร็จรูปจะดีพอๆ กับความเสถียรของสื่ออินพุตเท่านั้น สำหรับเครื่องจักรที่มีความแม่นยำสูงอย่างระบบตัดอัตโนมัติ MF1700-XY ซึ่งรับประกันความแม่นยำในระดับซับมิลลิเมตร (士0.5มม) กลไกการจัดการสื่อมีความสำคัญพอๆ กับตัวใบมีดเอง

โพสต์นี้จะเจาะลึกถึงลักษณะเฉพาะของเพลาอากาศแบบสวิง และวิธีที่คุณลักษณะที่ซับซ้อนนี้ได้รับการออกแบบทางวิศวกรรมเพื่อขจัดข้อบกพร่องของสื่อ เช่น การดริฟท์ การโยกเยก และความไม่สอดคล้องกันของความตึงเครียด ที่ทำให้การตกแต่งแบบม้วนต่อแผ่นด้วยความเร็วสูงต้องหยุดชะงัก

เพื่อให้ระบบแก้ไข X/Y อัตโนมัติขั้นสูงของ MF1700-XY ทำงานได้อย่างมีประสิทธิภาพ สื่อจะต้องป้อนเข้าไปในพื้นที่การตัดเรียบ อยู่ตรงกลาง และอยู่ภายใต้แรงตึงที่สม่ำเสมอ ความไม่มั่นคงใดๆ ที่เกิดขึ้นที่แกนลูกกลิ้งจะถูกขยายใหญ่ขึ้นเมื่อสื่อถึงหัวตัด ซึ่งจะทำให้ความแม่นยำลดลงทันที

เพลาลมแบบสวิงแก้ปัญหานี้ได้สองวิธีที่สำคัญ:

1. แกนยึดเกาะที่ปลอดภัยและไม่โยกเยก

   เพลาธรรมดาแบบทั่วไปมักจะอาศัยแคลมป์หรือแรงเสียดทานที่งุ่มง่าม ส่งผลให้แกนสื่อลื่นหรือโยกเยกขณะคลายออก โดยเฉพาะอย่างยิ่งภายใต้การเร่งความเร็วที่ความเร็วสูง

   การล็อคแบบนิวแมติก:

   MF1700-XY ใช้กลไกการล็อคแบบนิวแมติก เมื่อมีการจ่ายอากาศ กระเพาะปัสสาวะบนเพลาจะขยายออก และดึงดูดแกนสื่อด้วยแรงกดที่เท่ากันตลอดเส้นรอบวงด้านในทั้งหมด สิ่งนี้จะสร้างการล็อคแบบรวมศูนย์ที่ปลอดภัยและสมบูรณ์แบบ โดยขจัดโอกาสที่จะเกิดการโยกเยกหรือการลื่นไถล

   การป้องกันการวางแนวที่ไม่ตรง:

   แกนที่ล็อคและมั่นคงเป็นขั้นตอนแรกในการรับรองว่ากราฟิกที่พิมพ์จะรักษาแกนไว้ได้ ช่วยให้เซ็นเซอร์ X/Y อ่านเครื่องหมายการลงทะเบียนเพื่อแก้ไขได้อย่างแม่นยำ

2. ความตึงเครียดแบบไดนามิกและปรับได้

   วัสดุที่แตกต่างกัน (กระดาษ ไวนิล แบนเนอร์ ฟิล์ม) ต้องใช้แรงตึงในการป้อนที่แตกต่างกัน แรงตึงมากเกินไปทำให้งานพิมพ์ยืดออก น้อยเกินไปทำให้เกิดรอยย่นและเบ้

   ปรับความตึงได้:

   เพลาช่วยให้ผู้ปฏิบัติงานหมุนในปริมาณความต้านทานที่ถูกต้องซึ่งจำเป็นสำหรับสื่อเฉพาะได้อย่างแม่นยำ ทำให้มั่นใจได้ว่าวัสดุจะเรียบและตึงเมื่อเข้าสู่หัวตัด

   ความสม่ำเสมอคือกุญแจสำคัญ:

   ระดับความตึงที่สม่ำเสมอและควบคุมได้นี้เป็นสิ่งที่ป้องกันไม่ให้สื่อเคลื่อนตัวในระยะยาว รับประกันว่าใบมีดตัดที่มีความแม่นยำสูงจะตรงตามวัสดุตรงตำแหน่งที่ต้องการ

นอกเหนือจากความแม่นยำทางเทคนิคแล้ว การออกแบบ "Swing-Type" มุ่งเน้นไปที่การเพิ่มประสิทธิภาพประสบการณ์ของผู้ปฏิบัติงานและเพิ่มเวลาทำงานของเครื่องจักรให้สูงสุด

กำลังโหลดตามหลักสรีรศาสตร์:

สำหรับเครื่องจักรขนาดใหญ่ การบรรทุกม้วนที่มีน้ำหนักมากอาจต้องใช้ความพยายามมาก กลไกสวิงอาร์มช่วยให้เพลา (พร้อมม้วนใหม่) สามารถหมุนเข้าตำแหน่งได้ง่าย ทำให้กระบวนการจัดตำแหน่งและการใส่ง่ายขึ้น ซึ่งช่วยลดความเครียดทางกายภาพและความเสี่ยงต่อการบาดเจ็บ

การเปลี่ยนแปลงอย่างรวดเร็ว:

เมื่อม้วนเสร็จสิ้น อากาศจะถูกปล่อยออกมา เพลาหดตัว และกลไก "สวิง" ช่วยให้สามารถถอดแกนออกได้อย่างรวดเร็วและติดตั้งแกนใหม่ คุณลักษณะนี้ช่วยประหยัดเวลาได้มากในสถานที่ที่มีปริมาณมากซึ่งการเปลี่ยนแปลงสื่อบ่อยครั้ง

เพลาลมแบบสวิงทำหน้าที่เป็นคู่หูที่สมบูรณ์แบบกับระบบแก้ไข X/Y อัตโนมัติรุ่นเรือธงของ MF1700-XY เพลาให้อินพุตที่สะอาดและเสถียร และระบบแก้ไขจะจัดการกับการเคลื่อนตัวที่ตกค้างซึ่งเกิดจากตัวเครื่องพิมพ์เอง

การทำงานร่วมกันอย่างราบรื่นนี้ทำให้มั่นใจได้ว่าเครื่องจะมีความแม่นยำในระดับต่ำกว่ามิลลิเมตรได้อย่างสม่ำเสมอ ทำให้ MF1700-XY เป็นโซลูชันที่เชื่อถือได้สำหรับแม้แต่งานกราฟิกแบบเรียงต่อกันที่มีความต้องการมากที่สุดและงานพิมพ์ที่มีความแม่นยำสูง
